La fustella nel design del packaging: come leggere il tracciato
Un file di pieghevole risponde a una sola domanda: cosa si stampa. Un file di packaging deve risponderne a quattro insieme — cosa si stampa, dove si taglia, dove si piega e dove va la colla. A portare tutte e quattro le informazioni è la fustella, chiamata anche tracciato di taglio. Non saperla leggere è all'origine della maggior parte degli errori nel packaging, perché una grafica impeccabile a monitor può ritrovarsi capovolta una volta piegata, mettere il codice a barre sopra una cordonatura o dare una scatola che non tiene.
Che cos'è una fustella e cosa dice

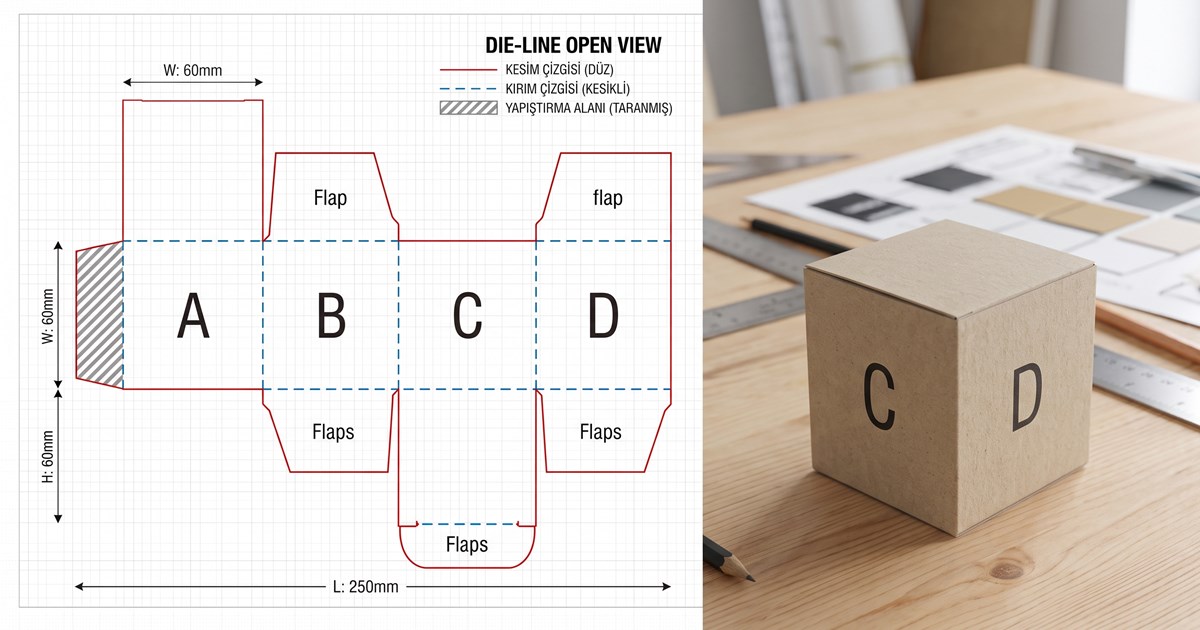

La fustella è il disegno vettoriale della scatola nel suo stato disteso. Indica con tratti diversi ciò che verrà tagliato, ciò che verrà piegato e ciò che verrà incollato. L'officina che realizza lo stampo legge quel disegno; il grafico appoggia la propria grafica sullo stesso disegno. La fustella è quindi la lingua comune di due mestieri diversi, e proprio per questo non si tocca: le sue misure non cambiano, i suoi tratti non si cancellano e non esce dal proprio livello.
Si progetta sempre sullo stato disteso, ma si decide guardando quello chiuso. Due facce affiancate nel disegno in piano finiscono una dietro l'altra a scatola chiusa; un lembo di fondo che appare in basso nel file disteso può ritrovarsi in cima alla scatola chiusa. In un lavoro di packaging serio la grafica si verifica perciò sia sul file in piano sia su un modello piegato.
| Tratto | Rappresentazione abituale | Significato | Regola progettuale |
|---|---|---|---|
| Taglio | Linea continua | Dove la lama attraversa il cartoncino | Il profilo finito; il fondo deve oltrepassarlo |
| Cordonatura | Linea tratteggiata | Dove il cartoncino viene schiacciato e piegato | Niente testo, codice a barre o filetti sottili sopra |
| Perforazione | Linea punteggiata | Taglio parziale, da strappare a mano | Il verso della linguetta di apertura va pensato nella grafica |
| Area di incollaggio | Area tratteggiata o colorata | La superficie che tocca la colla | Deve restare priva di inchiostro, vernice e plastificazione |
| Verso della piega | Freccia o indicazione interno/esterno | Da che parte si piega la cordonatura | Determina quale faccia resta all'esterno, e quindi l'orientamento |
La fustella non si stampa
Questi tratti sono un'istruzione di produzione, non parte della grafica. Devono stare sul proprio livello e fuori dalla stampa; il metodo consueto è definire la fustella come tinta piatta separata ed escludere quel colore dall'output. Disegnati come linee normali dentro il progetto, vengono davvero stampati e compaiono come sottili filetti colorati sulla scatola.
Lo spessore del cartoncino cambia la misura della scatola
Nella stampa piana lo spessore della carta non incide sul formato; nel packaging lo determina. Il prodotto che deve entrare si misura sulla quota interna, ma la fustella lavora su cartoncino disteso. Nel piegarsi, ogni parete invade verso l'interno del proprio spessore. Nella scatola più semplice questo significa che la quota esterna supera quella interna di due spessori di cartoncino; e ovunque un lembo si infili dentro un'altra parete, l'abbondanza cresce ulteriormente.
La vera trappola sta nel credere che sia la grammatura a determinare lo spessore. Non lo determina. Bastano i valori reali del nostro calcolatore per il packaging: a parità di 350 g/m², il cartoncino patinato lucido misura 0,285 mm e il bristol 0,490 mm. Sono il 72 % di differenza, e quella differenza finisce direttamente nella misura della scatola. Tenere ferma la grammatura e cambiare tipo di cartoncino significa cambiare le dimensioni della scatola.
| Cartoncino | Spessore | Abbondanza data da due pareti opposte | Mano |
|---|---|---|---|
| Patinato lucido | 0,285 mm | 0,57 mm | 0,81 cm³/g |
| Kraft | 0,350 mm | 0,70 mm | 1,00 cm³/g |
| Patinato opaco | 0,358 mm | 0,72 mm | 1,02 cm³/g |
| Luxtriplex | 0,455 mm | 0,91 mm | 1,30 cm³/g |
| Bristol | 0,490 mm | 0,98 mm | 1,40 cm³/g |
L'area di incollaggio deve restare non stampata
Ciò che tiene insieme una scatola è l'aderenza della colla al cartoncino — e la colla aderisce al cartoncino, non all'inchiostro né a un film di vernice. Un fondo stampato sul lembo di incollaggio, una vernice stesa sopra o una plastificazione che lo ricopre inseriscono uno strato estraneo fra colla e cartoncino e indeboliscono il legame. Il risultato di solito non si vede subito ma dopo la spedizione: le scatole si aprono a scaffale o in transito.
- L'area resta completamente non stampata; nemmeno il colore di fondo viene prolungato fin lì.
- Nei lavori plastificati l'area viene esclusa dalla plastificazione, e va segnalato esplicitamente alla tipografia.
- Se si applica vernice, la maschera di verniciatura si prepara lasciando fuori l'area di incollaggio.
- Anche stampa a caldo, rilievo e ogni altra nobilitazione di superficie non devono sconfinarvi.
- La sua larghezza dipende dalla dimensione della scatola e dalla colla; la larghezza segnata sulla fustella non si riduce.
Su una scatola plastificata parlatene fin dall'inizio
La plastificazione è un film applicato all'intera superficie, quindi copre anche l'area di incollaggio. Le tipografie lo risolvono mascherando l'area oppure usando una colla che tiene sul film. Entrambe le soluzioni esistono nel flusso produttivo, ma vanno conosciute al momento dell'ordine: quando ci si accorge dopo la stampa, non si torna indietro.
La tolleranza di taglio è più ampia che nella stampa piana
Una taglierina taglia lungo una linea retta e la sua unica variabile è lo scivolamento della pila; una fustella invece taglia in una sola volta un profilo chiuso e complesso. Le lame dello stampo si consumano nel tempo, il cartoncino cambia leggermente misura con l'umidità e l'allineamento fra stampo e foglio aggiunge la sua parte. Sommati, questi tre effetti danno nel packaging una tolleranza più ampia che nella stampa piana. Conseguenza pratica: il margine di sicurezza che basta su un pieghevole non basta su una scatola, e gli elementi critici vanno tenuti più lontani dal taglio.
| Criterio | Stampa piana | Packaging |
|---|---|---|
| Metodo di taglio | Taglierina, una sola linea retta | Fustella, profilo chiuso e complesso |
| Cosa contiene il file | Solo cosa si stampa | Cosa si stampa, si taglia, si piega e si incolla |
| Abbondanza | Uguale su ogni lato | Maggiore su lembi e area di incollaggio |
| Area di sicurezza | Dentro il taglio | Lontana sia dal taglio sia dalle cordonature |
| Tolleranza di taglio | Stretta | Più ampia; si aggiungono usura dello stampo e movimento del cartoncino |
Direzione della fibra e cordonature che si spaccano
Le fibre del cartoncino si orientano in una direzione durante la produzione, e quella direzione governa il comportamento alla piega. Una cordonatura parallela alla fibra piega pulita; una perpendicolare è nettamente più incline a spaccarsi in superficie, e la spaccatura si vede come una linea bianca, soprattutto sui fondi scuri. Una scatola ha cordonature in entrambi i versi, quindi non si possono soddisfare entrambe; la scelta va alla cordonatura più sollecitata o più visibile. Poiché il rischio cresce con la grammatura, chiedere alla tipografia la direzione della fibra dovrebbe essere un passaggio standard oltre i 300 g/m².
Gli errori di impaginazione più frequenti
Codice a barre sopra una cordonatura
Sulla faccia piegata il codice si spezza e il lettore non distingue più le barre. Va su una faccia che resta piana, lontano da ogni cordonatura.
Retro capovolto
Una faccia corretta nel disegno in piano può risultare rovesciata a scatola chiusa. La verifica si fa sul modello piegato, non sul file disteso.
Fondo che invade il lembo di incollaggio
La superficie che serve alla colla è coperta di inchiostro e la scatola si apre col tempo. Il fondo si ferma al limite dell'area di incollaggio.
Testo troppo vicino al taglio
Nel packaging la tolleranza è più ampia; una distanza che non dà problemi su un pieghevole qui fa tagliare il testo.
Come consegnare il file
Un file di packaging porta con sé tutte le regole di un file di stampa piana — abbondanza, risoluzione, CMYK, font incorporati — e vi aggiunge le proprie. La nostra checklist del file pronto per la stampa copre il primo gruppo; l'elenco che segue copre il secondo.
- La fustella è sul proprio livello e definita in modo da non essere stampata?
- Misure e posizione della fustella sono rimaste intatte, con la grafica allineata su di essa?
- Fondo e immagini sono prolungati oltre il taglio dell'abbondanza indicata?
- L'area di incollaggio è completamente priva di inchiostro, vernice e plastificazione?
- Codice a barre, testo e logo sono abbastanza lontani dalle cordonature e dal taglio?
- Lo stato piegato è stato controllato e l'orientamento e l'ordine delle facce confermati?
Partire da un template chiude quasi tutto questo elenco
Un template di fustella preparato per il prodotto fornisce aree di taglio, cordonatura e incollaggio sui livelli giusti, nelle misure giuste e con le abbondanze già impostate. Appoggiare la grafica su quel template invece di costruire un documento da zero risolve quattro dei sei punti già al primo passo.
Conclusione
Leggere una fustella sembra un'abilità tecnica, ma è soprattutto un cambio di sguardo: pensare la grafica non come una superficie piana bensì come un oggetto che verrà piegato e dovrà stare in piedi. Acquisito quello sguardo, il resto si riduce a poche regole — non toccare i tratti, lasciare nuda l'area di incollaggio, calcolare lo spessore, controllare da piegato. Il prezzo di un errore nel packaging è più alto che nella stampa piana, perché il problema di solito non compare in macchina ma quando la scatola si piega.
